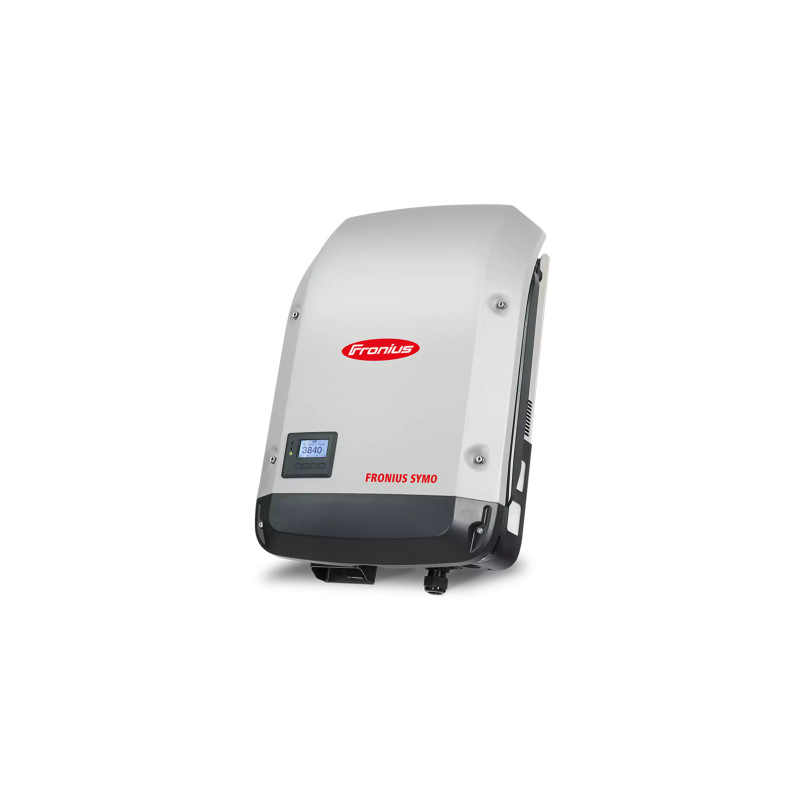

Fronius Symo 7.0-3-M
S nabídkou výkonnostních tříd od 3,0 do 8,2 kW je třífázový beztransformátorový střídač Fronius Symo vhodný pro systémy všech velikostí. Díky technologii SuperFlex Design představuje střídač Fronius Symo optimální řešení pro nakloněné nebo různě orientované střechy. Díky sériovému připojení k internetu prostřednictvím sítě WLAN nebo Ethernet a snadné integraci komponent jiných výrobců je Fronius Symo jedním z nejkomunikativnějších střídačů na trhu. Rozhraní elektroměru navíc umožňuje dynamickou správu dodávek energie do sítě a přehlednou vizualizaci spotřeby.
Technické údaje
Vstupní údaje
| Počet MPP trackerů | 2 |
|---|---|
|
Max. vstupní proud (Idc max)
|
16 / 16 A |
|
Max. zkratový proud pole panelů*
|
31 / 31 A |
|
Rozsah vstupního napětí DC (Udc min - Udc max)
|
150 - 1000 V |
|
Startovací napětí dodávky (Udc start)
|
200 V |
|
Jmenovité vstupní napětí (Udc,r)
|
595 V |
|
Rozsah napětí MPP (Umpp min - Umpp max)
|
228 - 800 V |
| Užitečný rozsah napětí MPP | 150 - 800 V |
| Počet přípojek DC | 2 + 2 |
|
Max. výkon generátoru fotovoltaického systému (Pdc max)
|
14 kWpeak |
Výstupní údaje
|
Jmenovitý výkon AC (Pac,r)
|
7000 W |
|---|---|
|
Max. výstupní výkon (Pac max)
|
7000 VA |
|
Výstupní proud AC (Iac nom)
|
10,1 A |
|
Síťové připojení (Uac,r)
|
3~ NPE 400/230, 3~ NPE 380/220 V |
|
Rozsah napětí AC (Umin - Umax)
|
150 - 280 V |
|
Frekvence (fr)
|
50 / 60 Hz |
|
Rozsah frekvence (fmin - fmax)
|
45 - 65 Hz |
|
Účiník (cos φac,r)
|
0,85 - 1 ind./cap. |
Všeobecné údaje
| Síťová frekvence | Hz |
|---|---|
| Rozměr (šířka) | 432,5 mm |
| Rozměr (výška) | 642,5 mm |
| Rozměr (hloubka) | 205,5 mm |
| Váha | 21,22 kg |
| Váha s obalem | 24,65 kg |
| Krytí | IP 65 |
| Třída ochrany | 1 |
|
Kategorie přepětí (DC/AC) 1)
|
2 / 3 |
| Spotřeba v noci | < 1 W |
| Koncepce střídače | Beztransformátorový |
| Chlazení | řízené chlazení vzduchem |
| Montáž | vnitřní a venkovní instalace |
| Rozsah okolní teploty | -25°C - +60°C |
| Přípustná vlhkost vzduchu | 0 - 100 % |
| Max. nadmořská výška | 3400 m |
| Technologie připojení DC | 4x šroubované svorky DC+ a 4x DC- 2,5 - 16 mm² (Při průřezu 16 mm² bez izolačních návleků) |
| Technologie připojení AC | 5pólové šroubované svorky AC 2,5 - 16 mm² (Při průřezu 16 mm² bez izolačních návleků) |
| Certifikace a normy | ÖVE / ÖNORM E 8001-4-712, DIN V VDE 0126-1-1/A1, VDE AR N 4105, IEC 62109-1/-2, IEC 62116, IEC 61727, AS 3100, AS 4777-2, AS 4777-3, CER 06-190, G83/2, UNE 206007-1, SI 4777, CEI 0-21, NRS 097 |
| Emise hluku | 52,6 dB(A) |
| Interferenční emisní třída | B |
Účinnost
| Max. účinnost (FV - elektrická síť) | 98 % |
|---|---|
| Účinnost Euro (ηEU) | 97,6 % |
|
η při 5 % Pac,r 3)
|
88,7 / 93,1 / 89,0 % |
|
η při 10 % Pac,r 3)
|
92,0 / 95,9 / 94,7 % |
|
η při 20 % Pac,r 3)
|
94,5 / 97,3 / 96,3 % |
|
η při 25 % Pac,r 3)
|
95,1 / 97,6 / 96,7 % |
|
η při 30 % Pac,r 3)
|
95,4 / 97,7 / 97,0 % |
|
η při 50 % Pac,r 3)
|
95,9 / 98,0 / 97,5 % |
|
η při 75 % Pac,r 3)
|
95,9 / 98,0 / 97,6 % |
|
η při 100 % Pac,r 3)
|
95,8 / 97,9 / 97,5 % |
| Účinnost přizpůsobení MPP | > 99,9 % |
Bezpečnostní zařízení
| Měření izolace DC | Ano |
|---|---|
| Chování při přetížení | Posunutí pracovního bodu, omezení výkonu |
| Odpojovač DC | Ano |
| DC Ochrana proti přepólování | Ano |
Rozhraní
| síť WLAN / Ethernet LAN | Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON) |
|---|---|
| 6 vstupů a 4 digitální vstupy/výstupy | Připojení k přijímači hromadného dálkového ovládání |
|
USB (zásuvka typu A) 4)
|
Datalogging, aktualizace střídače prostřednictvím USB flash disku |
|
2x RS422 (zásuvka RJ45) 4)
|
Fronius Solar Net |
|
Signální výstup 4)
|
Energetický management (beznapěťový výstup relé) |
| Datalogger a webový server | Integrovaný |
|
Externí vstup 4)
|
Připojení k elektroměru S0 / vyhodnocení ochrany proti přepětí |
| RS485 | Modbus RTU SunSpec nebo připojení k elektroměru |
